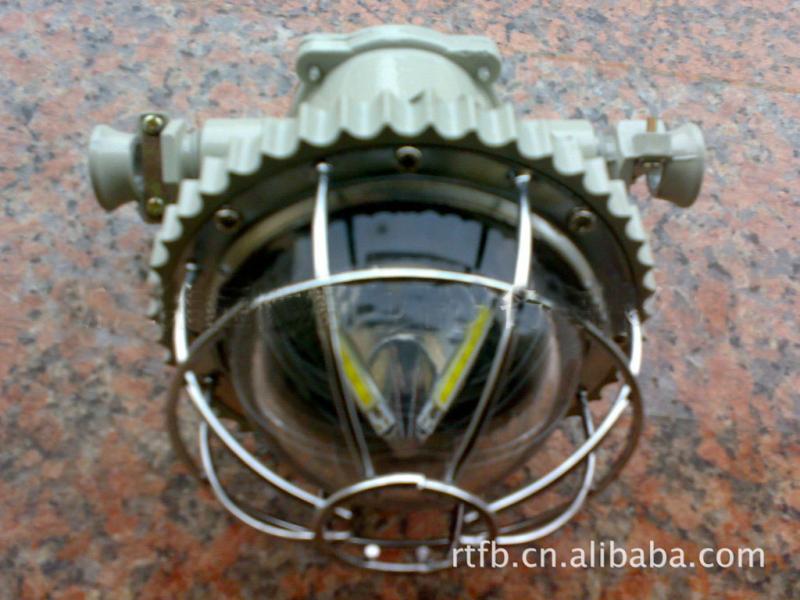

DGS18/127L(A)矿用隔爆型LED巷道灯

DGS18W/127L(B)煤矿巷道用防爆LED灯，是以LED发光二极管为光源的新型煤矿巷道照明灯具。该产品具有体积小，重量轻；亮度高，功耗小，环保，节能；寿命长，免维护，安全性能好等特点。主要适用于煤矿巷道峒室及采掘工作面的照明。

一．产品特点：

a) 节电；亮度高

LED灯节能效果明显，与同亮度的白炽灯相比节电80%左右。10WLED灯亮度相当与60-80W老式巷道灯。

b) 寿命长：由于采用LED光源，使用寿命长达5万小时，终身不需要更换光源，解决了老式灯具频繁更换灯泡的问题。

c) 安全性能好：由于LED灯工作温度低，灯具结构合理，隔爆、抗冲击、密封性能高故井下使用安全性能好。

防爆型式：矿用隔爆型；防爆标志：ExdI

二．主要基本参数：

额定电压：127V 功率12W

照度应符合表规定：

封隔爆性能；

检修时应断开电源后方可开盖；

工作耐压：

灯具应承受2000v/1min工频耐压，无击穿，闪络现象。

三．本产品执行标准：
1) MT221-2005《煤矿用防爆灯具》；
2） GB3836.2-2000《爆炸性其他环境用电气设备第一部分通用要求》；
3) GB3836.2---2000《爆炸性其他环境用电气设备第二部分隔爆型“D”》
4) Q/SJMTK 007-2008《矿用隔爆型巷道灯》。
5） 产品防爆形式：矿用隔爆型，防爆标志：Exdl.

四．结构特征及工作原理

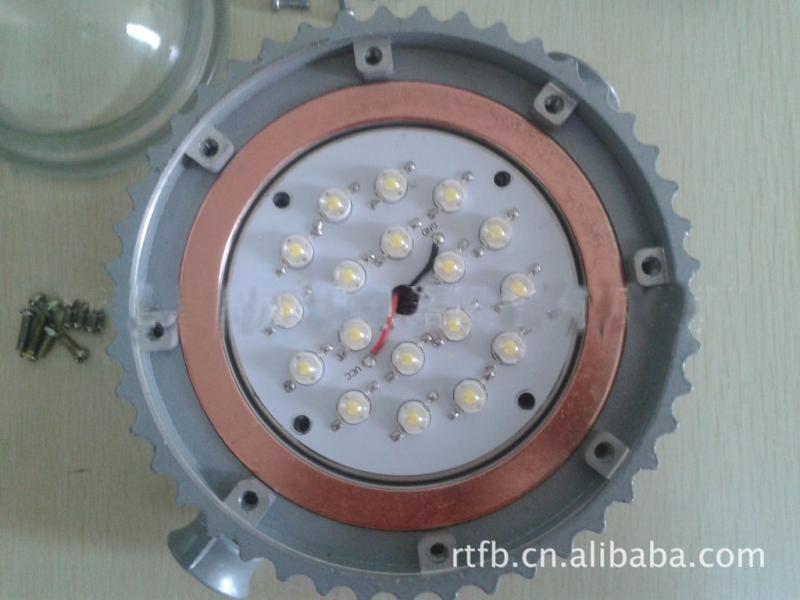

该产品是采用LED发光器件为光源的新型煤矿井下照明灯具。主要由铝合金灯体，电源块，多个大功率LED发光管，反光碗，透明灯罩等组成。当接通电源后，电源块会按照设定的工作电源以恒流方式直接驱LED发光。

产品介绍：矿用隔爆型LED光源巷道灯连续使用，不用更换免维护，光源采用高流明大功率LED。外壳采用高压压铸铝成型表面粉末静电喷涂，耐高温硅橡胶封圈和钢化透光玻璃，一体化设计，内置高品质开关电源。

产品特点：

产品采用独特设计，外型美观，结构合理，防爆抗冲击，抗震动，耐热变、密封性好。各项指标完全符合煤矿用防爆，灯具的国家及行业标准，适合在石油、化工、煤矿等爆炸性气体环境中使用。

五．安装与维护
1.打开灯盖，将电源线穿过电缆压紧螺母和进线口及线缆密封圈，然后上紧电缆压紧螺母，试用力拉不动为止，使线缆密封圈密封严实。
2.将电源线与接线板的接线柱相连，接地线与接地螺钉相连，务必上紧平垫，弹垫和螺母，以防止松动。
3.将灯盖装回原位。

六.注意事项：

*请勿带电打开灯盖！
*本灯具不需要更换电源，请勿打开透明灯罩，以免对灯具造成损坏。
*在维修，安装过程中务必保证产品隔爆面完好无损，所有连接件应固定牢靠。
*在维修，安装过程中要保证电缆引入装置内的橡胶密封圈完整无缺，且安装到位。
*严禁在井下维修巷道灯！
*检修时应注意防止失爆！
*注意不要碰坏隔爆面，接线盒盖板的紧固应牢靠，不得丢失引入装置中的密封圈，并适当拧紧压紧螺母。

七．故障分析及排除方法

八.运输，贮存要求
*产品在运输过程中不许受剧烈机械冲击，严防摔掷，翻滚和重压。
*产品应贮存在环境温度-5摄氏度至40摄氏度，干燥，清洁及通风良好，无腐蚀性介质的仓库内，应远离火源。
