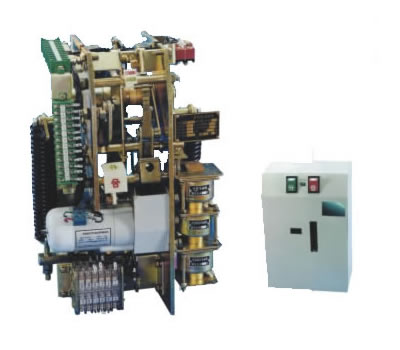

CT8型弹簧操作机构

浏览次数:2641      发布时间:2012-04-28 09:02:59



CT8型弹簧操动机构

◎概述

CT8型弹簧操动机构可供操作SN-10系列少油断路器及之具有相当的合闸功能的少油断路器用, 其符合“GB1984-80”《交流高压断路器》和本产品“技术条件”的要求。主要指标达到或超过“IEC”标准。

◎主要技术参数

储能电机分为单相交流两用串激电动机,技术参数如表:

型号
HDZ-113
HDZ-213
HDZ-313
额定工作电压(V)
110
220
380
额定电功率(A)
20℃时线圈电阻值(Ω)
正常合闸工作电压范围
85%~110%额定工作电压
  65%~120%额定工作电压,小于30%额定工作电压时不得分闸

40page

合闸电磁铁技术参数如表:

额定工作电压(V) ~110 ~220 ~380 ~48 ~110 ~220
额定电功率(A) <9.5 <5 <6 <6 2.3 2.34
额定电功率(W) <1045 <1100 <1140 288 253 514.8
20℃时线圈电阻值(Ω) 3.65± 0.365 14.7±1.47 44.6± 4.6 8.1±0.57 44.6± 3.12 94± 6
正常合闸工作电压范围
85%~110%额定工作电压

合闸电磁铁技术参数如表:

额定工作电压(V)
~110
~220
~380
~48
~110
~220
额定电功率(A)
<9.5
<5
<6
<6
2.3
2.34
额定电功率(W)
<1045
<1100
<1140
288
253
514.8
20℃时线圈电阻值(Ω) 16.7±1.67 69±6.9 233±23.3 24.8±1.74 111±7.77 430±30
正常合闸工作电压范围
85%~110%额定工作电压,小于30%额定工作电压时不得分闸
