CT19B型弹簧操动机构
|
|
◎概述 |
|
本产品可以操作各类10KV固定柜上之ZN28型户内高压真空断路器及其合闸功与之相当的其他各类 高压断路器之用.有过电流及失压脱扣保护功能,其寿机械寿命为2000次.由于该构宽宽比CT19A型有缩小,宽度仅300mm,不仅增加了机构整体的稳定性,更适宜于老柜上的无油化改造用.(该机构输出转换为50°～55°)
|
|
◎主要技术参数 |
|
|
规格
|
重量kg
|
体积
高×宽×深mm
|
电坳机输入功率(W)
|
合闸弹簧(mm)
|
匹配真空断路器开断电流（KA）
|
|
CT19B-Ⅰ |
38
|
550×330×180 |
110
|
φ7
|
20
|
|
CT19B-Ⅱ |
38
|
550×330×180 |
110
|
φ8
|
31.5
|
|
CT19B-Ⅲ |
38
|
550×330×180 |
150
|
φ8+φ4
|
40
|
1.储能电机采用单相永磁直流电机,如用户需要采用交流电流电源时,则增加啬全波整流电流,(桥堆)供给储能电动机工作.
2.合分闸电磁铁采用螺管式电磁铁.
3.机构输出轴工作转动角为50～55度.
CD19B机构主要技术数据表(表内所列电阻值均为温度＋20℃时数值)
|
额定工作电压(V) |
～110
|
～220
|
～380
|
-48
|
-110
|
-220
|
|
额定工作电流(A) |
分
|
2.8
|
1.6
|
|
2.3
|
1.5
|
|
合
|
1.5
|
1
|
1.5
|
0.68
|
|
额定电功率(W) |
分
|
308
|
352
|
255
|
264
|
|
合
|
105
|
220
|
165
|
150
|
|
20℃时线圈电阻值(Ω) |
分
|
12±0.6
|
48±2.4
|
48±2.5
|
190±10
|
|
合
|
20±1
|
73±4
|
73±4
|
325±15
|
|
正常工作电压范围 |
合闸:85%～110%额定工作电压
分闸:65%～120%额定工作电压,小于30％的额定工作电压时不得分闸
|
|
|

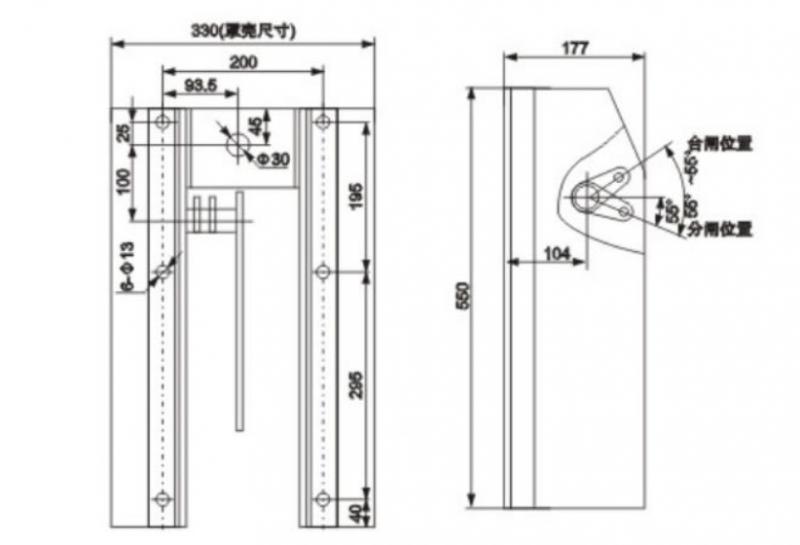

◎外形安装尺寸 |
|
