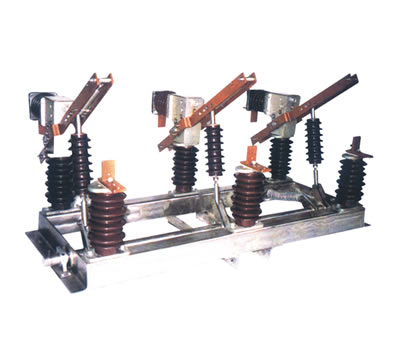

FZW32型户外真空负荷开关

浏览次数：2874 发布时间：2012-04-27 16:58:04

产品介绍

FZW32-12/T630-20系列户外交流高压真空断路器负荷开关

◎概述

主要用途FZW32-12/T630-20型户外高压隔离真空负荷开关是新一代高压电器产品。经严格的型式试验和长期试运行考核。各项技术性能指标全部达到GB-3804IEC标准。该产品主要为城网农网建设的改造而设计，适用额定电压12KV。三相交流50HZ的供电网络中，该产品底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢，确保了机体在户外环境下的正常运行，零部件采用不锈钢材料，确保了负荷开关的耐用性，稳定性和防水防盐雾等性能该产品具有体积小重量轻外型美观操作简便高参数，开断能力大，安全可靠，电寿命长，可频繁操作。少维护断口明显等级具显著的特点。操作方式采用单杆式手动操作，也可采用电动，远控操作。

◎主要技术参数

负荷开关主要技术参数

序号	名称	单位	参数
1	额定电压	KV	12
2	额定频率	HZ	50
3	额定电流	A	630
4	额定有功负载开断电流	A	630
5	额定才环开断电流	A	630
6	5%额定有功负载开断电流	A	31.5
7	额定电缆充电开断电流	A	10
8	1min工频耐受电压：真空
8	断口相关相对地/隔离断	KV	42/48
9	雷电冲击耐受电压；相向相对
9	地/隔离断口	KV	75/85
10	额定短时耐受电流（热稳定）	KA	20
11	额定短路持续时间	S	4

12	额定峰值受电流（动稳定）	KA	50
13	额定短路关合开关	KA	50
14	机械寿命	次	10000
15	真空灭弧室触头允许磨损厚度	mm	0.5
16	手动操作力矩	Nm	≤200
17	额定空载变压器开断容量	KVA	1600
18	额定开断电容器组电流	A	100

二.负荷开关真空灭弧室装置配调整技术参数

序号	名称	单位	参数
1	触头开距	mn	5=1
2	平均分闸速度	m/s	1.1=0.2
3	三相分闸不同期	ms	＜5
4	三相合闸不同期	ms	＜5
5	带电体之间及相对地距离	mn	＞200
6	辅助同睡电阻	μΩ	＞400

三.隔离刀装置配调整技术参数

序号	名称	单位	参数
1	隔离刀正压力	N	300=50/
2	触刀最后分离点到静触头距离	mm	＞180mm
3	进出线端	μΩ	≤150
4	机械寿命	次	1000

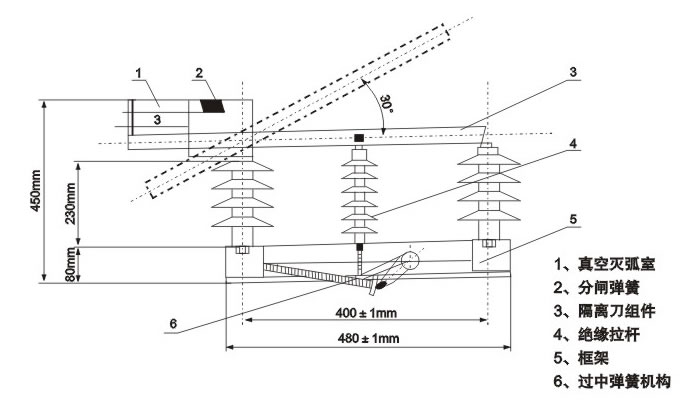

◎外形安装尺寸
