产品介绍
产品说明及使用方法：
3~220kv无间隙金属氧化锌避雷器
一、概述
本公司生产的瓷外套无间隙金属氧化锌避雷器品种多、规格全，按使用场所分为配电型、电站型、保护电容器组型、保护旋转电机型、变压器中性点保护型、电气化铁道型。
产品性能满足国标GB11032-2000（eqv IEC 60099-4:1991）《交流无间隙金属氧化物避雷器》。
二、技术标准
产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
三、使用环境
1.环境温度为—40℃~+40℃；
2.海拔高度不超过2000m；
3.电源频率为48Hz~62Hz；
4.最大风速不超过35m/s；
5.地震裂度7度及以下地区。
长期施加的电压不超过其最高持续运行电压。
四、产品特点
1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；
2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；
3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；
4.独特配方的氧化锌电阻片，高容量，低泄露；
5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。
五、产品型号说明

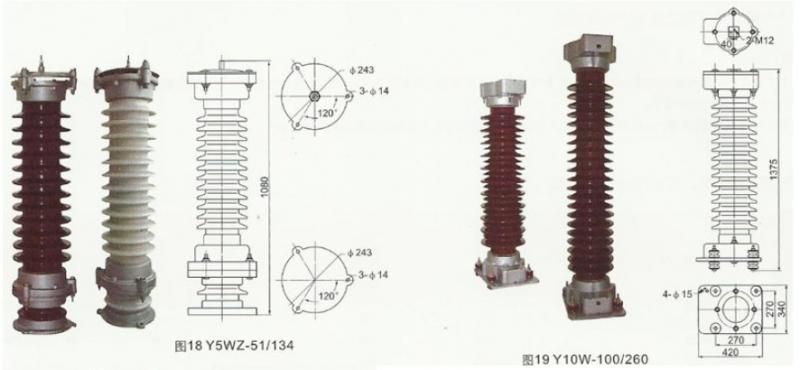

六、外形及安装尺寸
|
序号
|
避雷器型号
|
系统额定电压
|
避雷器额定电压
|
持续运行电压
|
直流lmA电压
|
雷电冲击电流下残压
|
操作冲击电流下残压
|
方波同流容量（2ms）
|
大电流冲击耐受
|
0.75UimA下泄漏电流
|
使用场所
|
|
KV r.m.s
|
≮kV
|
≯kVp
|
≮A
|
≮kA
|
≯μA
|
|
1
|
Y5WS-5/15
|
3
|
5
|
4.0
|
7.5
|
15
|
12.8
|
150
|
40
|
50
|
配电
|
|
2
|
Y5WS-10/30
|
6
|
10
|
8.0
|
15.0
|
30
|
25.6
|
|
3
|
Y5WS-17/50
|
10
|
17
|
13.6
|
25.0
|
50
|
42.5
|
|
4
|
Y5WZ-5/13.5
|
3
|
5
|
4.0
|
7.2
|
13.5
|
11.5
|
200
|
65
|
50
|
电站
|
|
5
|
Y5WZ-10/27
|
6
|
10
|
8.0
|
14.4
|
27
|
23.0
|
|
6
|
Y5WZ-17/45
|
10
|
17
|
13.6
|
24.0
|
45
|
28.3
|
|
7
|
Y5WZ-5/134
|
35
|
51
|
40.8
|
73.0
|
134
|
114
|
400
|
65
|
50
|
|
8
|
Y5WZ-51/130
|
35
|
51
|
40.8
|
73.0
|
130
|
112
|
|
9
|
Y5W-51/125
|
35
|
51
|
40.8
|
73.0
|
125
|
110
|
|
10
|
Y5W-54/134
|
35
|
54
|
43.2
|
77.0
|
134
|
114
|
|
11
|
Y10W-1/125
|
35
|
51
|
40.8
|
74.0
|
125
|
110
|
600
|
100
|
50
|
|
12
|
Y10W-54/134
|
35
|
|
43.2
|
76.0
|
134
|
114
|
|
13
|
Y10W-54/130
|
35
|
54
|
43.2
|
75.0
|
125
|
112
|
|
14
|
Y5W-100/360
|
110
|
100
|
78.0
|
145
|
134
|
221
|
600
|
100
|
50
|
|
15
|
Y5W-108/281
|
110
|
108
|
84.0
|
160
|
130
|
239
|
|
16
|
Y10W-100/260
|
100
|
100
|
80.0
|
1550
|
260
|
221
|
600
|
100
|
100
|
|
17
|
Y10W-08/281
|
118
|
108
|
84.0
|
160
|
281
|
239
|
|
18
|
Y10W-200/520
|
220
|
200
|
160.0
|
304
|
520
|
221
|
800
|
100
|
50
|
|
19
|
Y5WR-5/13.5
|
3
|
5
|
4.0
|
7.2
|
13.5
|
10.5
|
400
|
65
|
50
|
并联电容器组
|
|
20
|
Y5WR-10/27
|
6
|
10
|
8.0
|
14.4
|
27
|
21.0
|
|
21
|
Y5WR-17/45
|
10
|
17
|
13.6
|
24.0
|
45
|
35.0
|
|
22
|
Y5WR-51/134
|
35
|
51
|
40.8
|
73.0
|
134
|
105
|
600
|
100
|
|
23
|
Y10WD-51/134
|
35
|
51
|
40.8
|
73.0
|
134
|
104
|
800
|
|
24
|
Y5WD-4/9.5
|
3.15
|
4
|
3.2
|
5.7
|
9.5
|
7.6
|
400
|
65
|
50
|
发电机
|
|
25
|
Y5WD-8/18.7
|
6.3
|
8
|
6.3
|
11.2
|
18.7
|
15
|
|
26
|
Y5WD-13.5/31
|
10.5
|
13.5
|
10.5
|
18.6
|
31.0
|
25.0
|
|
27
|
Y5WD-17.5/51
|
13.8
|
17.5
|
13.8
|
24.4
|
40.0
|
32.0
|
|
28
|
Y5WD-20/45
|
15.8
|
20
|
15.8
|
28.0
|
450
|
36.0
|
|
29
|
Y5WD-23/51
|
18.0
|
23
|
18.0
|
31.9
|
51
|
4.08
|
|
30
|
Y5WD-25/56.2
|
20.0
|
25
|
20.0
|
35.4
|
56.2
|
45.0
|
|
31
|
Y2.5WD-4/9.5
|
3.15
|
4
|
3.2
|
5.7
|
9.5
|
7.6
|
200
|
40
|
50
|
电动机
|
|
32
|
Y2.5WD8/18.7
|
6.3
|
8
|
6.3
|
11.2
|
18.7
|
15.0
|
|
33
|
Y2.5WD-13.5/31
|
10.5
|
13.5
|
10.5
|
18.6
|
31.0
|
25.0
|
|
34
|
Y5WD-2.4/6
|
1.9
|
2.4
|
1.9
|
3.4
|
6.0
|
5.0
|
200
|
10
|
50
|
机电中性点
|
|
35
|
Y1.5WD-4.8/12
|
3.15
|
4.8
|
3.8
|
6.8
|
12.0
|
10.0
|
|
36
|
Y1.5WD-8/19
|
6.3
|
8
|
6.4
|
11.4
|
19.0
|
15.9
|
|
37
|
Y1.5WD-10.5/23
|
8.4
|
10.5
|
8.4
|
14.9
|
23.0
|
19.2
|
|
38
|
Y1.5WD-12/26
|
9.6
|
12
|
9.6
|
17.0
|
26.0
|
21.6
|
|
39
|
Y1.5WD-13.7/29.2
|
11.0
|
13.7
|
11.0
|
19.5
|
29.2.
|
24.3
|
|
40
|
Y1.5WD-15.2/31.7
|
12.2
|
15.2
|
12.2
|
21.6
|
31.7
|
26.4
|
|
41
|
Y5WT-42/120
|
27.5
|
42
|
34.0
|
65.0
|
120
|
98.0
|
400
|
65
|
50
|
电气化铁道
|
|
42
|
Y5WT-84/240
|
55.0
|
84
|
68.0
|
130
|
240
|
196
|
|
43
|
Y1.55W-60/144
|
110
|
60
|
48.0
|
85.0
|
144
|
135
|
400
|
65
|
50
|
变压器中性点
|
|
44
|
Y1.55W-72/186
|
110
|
72
|
58.0
|
103
|
186
|
174
|
|
