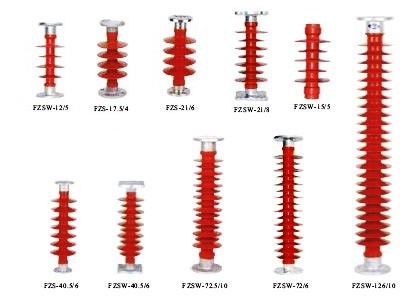

支柱复合绝缘子
浏览次数：3575 发布时间：2012-04-27 15:14:11
结构特点：
本产品适用于电站设施，具有良好的憎水性，抗老化性，耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能，防震和防脆断性能好、重量轻、安装方便、其顶部和底部安装尺寸与相应的瓷支柱安装尺寸相同，可以互换使用。
常规尺寸特性如下：
|
规格型号
|
额定电压kV
|
额定弯曲负荷kN
|
结构高度(mm)
|
绝缘距离(mm)
|
最小公称爬电距离(mm)
|
雷电全波冲击耐受电压kV
|
工频湿耐受电压1minkV
|
|
FZN4-12/4-M10(16)
|
|
|
|
|
|
|
|
|
12
|
4
|
230_+10
|
125
|
330
|
75
|
45
|
|
|
FZS4-12/4-2XM8L
|
12
|
4
|
230_+10
|
125
|
330
|
75
|
45
|
|
FZS4-12/4L(IEC)
|
12
|
4
|
215_+10
|
125
|
330
|
75
|
45
|
|
FZSW4-12/8
|
12
|
8
|
265_+10
|
155
|
430
|
75
|
45
|
|
FZSW3-24/8L(IEC)
|
24
|
8
|
310_+10
|
200
|
540
|
150
|
80
|
|
FZSW3-24/8-140
|
24
|
8
|
310_+10
|
200
|
540
|
150
|
80
|
|
FZSW-35/6
|
35
|
6
|
400_+10
|
290
|
840
|
185
|
80
|
|
FZSW3-40.5/5(IEC)
|
40.5
|
5
|
445_+10
|
335
|
920
|
185
|
80
|
|
FZSW3-40.5/6
|
40.5
|
6
|
445_+10
|
335
|
920
|
185
|
80
|
|
FZSW4-40.5/10
|
40.5
|
10
|
450_+10
|
335
|
1400
|
185
|
80
|
|
FZSW-66/5L
|
66
|
5
|
790_+10
|
650
|
2230
|
400
|
130
|
|
FZSW-72.5/10
|
72.5
|
10
|
760_+10
|
585
|
1700
|
400
|
130
|
|
FZSW-72.5/9L
|
72.5
|
9
|
790_+10
|
650
|
1950
|
400
|
130
|
|
FZSW-72.5/12.5
|
72.5
|
12.5
|
760_+10
|
590
|
1950
|
400
|
130
|
|
FZSW-126/8
|
126
|
8
|
1220_+10
|
1055
|
3100
|
550
|
185
|
|
FZSW-126/10
|
126
|
10
|
1220_+10
|
1055
|
3500
|
550
|
185
|
|
FZSW-126/16
|
126
|
16
|
1220_+10
|
1010
|
3500
|
550
|
185
|
